    Δίνοντας παράταση ζωής στο Centrino laptop μας…

    ΟΚ, για να χρησιμοποιεί κάποιος (όπως εγώ π.χ.) εν έτει 2010 ένα Centrino laptop με την πλατφόρμα Sonoma, όταν αυτά τα λάπτοπ ήταν στα φόρτε τους πριν μια πενταετία, μάλλον ανήκει σε κάποια από τις δύο παρακάτω κατηγορίες ανθρώπων: α) δεν χρειάζεται κάτι ισχυρότερο / νεότερο ή β) δεν υπάρχει η οικονομική άνεση για να αλλάξει το ήδη υπάρχον. Κανένας όμως δεν πιστεύω να έλεγε όχι αν το ήδη υπάρχον φορητό του (ακόμα και αν πρόκειται για κάποιο backup μηχανάκι) αποκτούσε μερικά (έως πολλά) MHz παραπάνω…

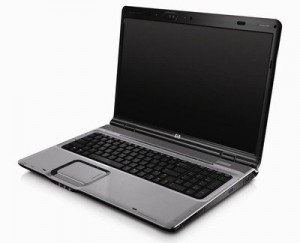

    laptop

    Ετοιμο για άνοιγμα...

    Υπάρχουν στο ίντερνετ αρκετά κείμενα και λύσεις, για διάφορους τύπους λάπτοπ. Από υπερχρονισμό επεξεργαστών μέσω software που αυξάνουν το FSB, μέχρι απλή αύξηση της συχνότητας της κάρτας γραφικών τους, από τους ίδιους τους drivers. Βεβαιωθείτε ότι έχετε εξαντλήσει το Google ψάχνοντας για πιθανές λύσεις για το δικό σας λάπτοπ που ίσως αφορούν μόνο ένα προγραμματάκι που κάνει όλη την δουλειά. Το συγκεκριμένο άρθρο θα ασχοληθεί αποκλειστικά με την αύξηση της συχνότητας στα Centrino CPUs της Sonoma πλατφόρμας, ακολουθώντας την διαδικασία του «pin mod». Θα μου πείτε «τώρα το θυμήθηκες? Αυτό γίνεται εδώ και χρόνια». Σωστά, όμως όταν ήταν φρέσκια η πατέντα, οι επεξεργαστές κόστιζαν 100 – 200 -300$, και λίγοι θα τολμούσαν να ανοίξουν το ολοκαίνουργιο λάπτοπ τους, για το οποίο ίσως έδωσαν και ένα- δυο μηνιάτικα για να το αποκτήσουν… Τώρα πια, για ένα μηχάνημα πενταετίας αξίας σαν μεταχειρισμένο το πολύ 150 – 200€, και με κόστος αγοράς (μεταχειρισμένου) επεξεργαστή λίγων ευρώ, έχουν αλλάξει τα δεδομένα…



    Λίγη ιστορία…

    H πλατφόρμα Sonoma παρουσιάστηκε το 2005. Αυτά που μας ενδιαφέρουν κυρίως είναι ότι χρησιμοποιούσε το Intel Mobile 915 Express series chipset, και επεξεργαστές της οικογένειας Intel Pentium M (Dothan).Οι Dothan (Pentium Mobile) επίσης κυκλοφόρησαν σε δύο ομάδες, με 400MHz FSB, και 533 ΜΗz FSB (πραγματικά είναι «quadpumped» x 100 ή 133). Για την περίπτωση μας χρειαζόμαστε αποκλειστικά κάποιον επεξεργαστή με 400MHz FSB (δείτε και παρακάτω για πια συγκεκριμένα μοντέλα).

    Πως δουλεύει το πράγμα… Την συχνότητα τους αυτοί οι επεξεργαστές την παίρνουν, έχοντας έναν σταθερό πολλαπλασιαστή (Bus/Core Ratio) επί το FSB. Δηλαδή ο 725 είναι 16×100 = 1.6GHz. Εμείς όμως θα του αλλάξουμε με το χέρι το 100, και θα το κάνουμε 133ΜΗz… Κοινώς θα έχουμε 16×133 = 2.13GHz… 33% πάνω δηλαδή… Οχι και άσχημα…

    Και λίγη θεωρία.

    Το laptop μας σε φυσιολογικές συνθήκες, θα αναγνώριζε τον επεξεργαστή μας ότι χρησιμοποιεί FSB 100MHz και θα το έθετε αυτόματα. Εμείς όμως θα βραχυκυκλώσουμε ένα pin πάνω στο socket, και θα θέσουμε «με την βία» το FSB στα 133MHz. Τι σημαίνει αυτό? Δείτε τον πίνακα.

    Επεξεργαστής | cache | FSB | ταχύτητα normal | ταχύτητα με FSB: 133MHz
    Dothan 715        2MB   400FSB   1.5Ghz (100×15)    2.0Ghz (133×15)
    Dothan 725        2MB   400FSB   1.6Ghz (100×16)    2.13Ghz (133×16)
    Dothan 735        2MB   400FSB   1.7Ghz (100×17)    2.26Ghz (133×17)
    Dothan 745        2MB   400FSB   1.8Ghz (100×18)    2.4Ghz (133×18)
    Dothan 755        2MB   400FSB   2.0Ghz (100×20)    2.66Ghz (133×20)
    Dothan 765        2MB   400FSB   2.1Ghz (100×21)    2.8Ghz (133×21)

    Εχει παρατηρηθεί ότι η μετατροπή πραγματοποιείται με σχεδόν 100% ποσοστό επιτυχίας μέχρι και τον 725, με τελικό δηλαδή αποτέλεσμα τα 2.13GHz. Ο 735 επίσης έχει αρκετά καλό ποσοστό επιτυχίας, αλλά κανείς δεν μπορεί να ξέρει για το δικό σας σύστημα από πριν χωρίς να δοκιμάσει, αφού εξαρτάται από τον ίδιο τον επεξεργαστή και τις ανοχές του, το motherboard και τα ρεύματα στο δικό σας κομμάτι κλπ. Αναφορές στο ίντερνετ δίνανε ένα ~75% επιτυχίας σύμφωνα με τους χρήστες που έδωσαν feedback. Στους μεγαλύτερους επεξεργαστές, το πιθανότερο είναι ότι δεν θα δουλέψει το pin mod , αν δεν δοθεί και περισσότερο ρεύμα (που φυσικά αλλάζει και τις ανάγκες ψύξης κλπ), οπότε η διαδικασία ξεφεύγει από το παρόν άρθρο που στοχεύει στην ευκολία και την άμεση βελτίωση, χωρίς πολλά πολλά  (υπάρχει αντίστοιχο volt mod για να το προχωρήσει κάποιος αν «ψήνεται», φυσικά όσο μεγαλύτερη η αρχική συχνότητα, τόσο δυσκολότερο το όλο εγχείρημα). Εδώ να πω ότι στην δική μου περίπτωση, ο 735@2.26 δεν έπαιξε (κόλλαγε με το που ξεκίναγε το λειτουργικό), οπότε με μια δεύτερη προσπάθεια κατέληξα στον 725@2.13. Είχα αποκλείσει από την αρχή οποιαδήποτε πιθανή ασχολία για αύξηση του ρεύματος. Μάλιστα στον συγκεκριμένο 725 μπορώ και κάνω και undervolt με το RMClock για πιο ψυχρή λειτουργία… not bad at all!

    Προϋποθέσεις & προαπαιτούμενα.

    Για την πραγματοποίηση του pin mod, είναι απαραίτητη η ύπαρξη του 915 chipset στο laptop μας! Με το προηγούμενο 855 δεν γίνεται, αφού δεν υποστηρίζει 133 FSB.
    Ενας επεξεργαστής τύπου Dothan, με 2MB cache. Προτείνεται (για σίγουρα αποτελέσματα) ο 725, ή (για λίγο πιο τολμηρούς) ο 735. Κόστος? 10€ με μεταφορικά από ebay… Τώρα αν είσαστε τυχεροί και έχετε laptop με το 915 chipset με τον 725 / 735, δεν χρειάζεται καν να αγοράσετε κάτι.
    Θερμοαγώγιμη πάστα καλής ποιότητας για μετά, αφού θα βγει το σύστημα ψύξης αλλά και ο επεξεργαστής
    Κατσαβίδι(α), ίσως και τσιμπιδάκι ή μυτοτσίμπιδο
    συρματάκι ~4mm, μας κάνει κάποιο κομματάκι σύρμα από πολύκλωνο καλώδιο ρεύματος, ηχείων κλπ
    Μισή ωρίτσα χρόνος.

    Και στην πράξη…

    Ανοίγουμε το laptop, αφαιρούμε προσεκτικά το σύστημα ψύξης του, και τελικά αφαιρούμε και τον ίδιο τον επεξεργαστή. Ψάξτε στο Google νωρίτερα, το πιθανότερο είναι ότι θα βρείτε αναφορές (αλλά και εικόνες) από άλλους που το έκαναν πριν από εσάς σε ίδιο ή παρόμοιο μηχανάκι. Έτσι θα είναι ευκολότερο να το ανοίξετε και θα ξέρετε από πριν τι πρέπει να ξεβιδωθεί και να βγει. Αν βάζετε άλλον επεξεργαστή, δοκιμάστε τον πρώτα χωρίς το pin mod, να βεβαιωθείτε ότι δεν είναι DOA.

    Έπειτα τοποθετείστε το συρματάκι όπως φαίνεται στην φωτό: μεταξύ 15 & 16, στην τρίτη σειρά (προσοχή στην πλευρά του socket στην οποία γίνεται η εφαρμογή). Αυτό είναι και το δυσκολότερο μέρος, καθώς το συρματάκι είναι πολύ λεπτό και μικρό και δύσκολα πιάνετε! Εγώ το πρώτο το έχασα όταν μου έπεσε κάπου στο πάτωμα…

    pinmod

    pinmod

    Ανάστροφη εργασία τώρα, τοποθετείτε επεξεργαστή, πάστα (έχοντας καθαρίσει την παλιά από παντού) , σύστημα ψύξης (αν είναι εφικτό μην το κλείσετε ακόμα, για να το δοκιμάσετε πρώτα). Εαν όλα έχουν πάει καλά, το σύστημα θα παίξει χωρίς καμία διαφορά με πριν… εκτός του ότι θα είναι πιο γρήγορο! Στην πρώτη χρήση, δώστε μεγάλη προσοχή στις θερμοκρασίες του επεξεργαστή -κυρίως-, αν αυξάνει περίεργα πάνω από τα φυσιολογικά όρια, κλείστε το και ξανακοιτάξτε αν το σύστημα ψύξης έχει τοποθετηθεί σωστά, ή μήπως ξεχάσατε να συνδέσετε την τροφοδοσία του ανεμιστήρα της. Έπειτα, για να είστε σίγουροι ότι όλα είναι ΟΚ, αφήστε το να «ψηθεί» καμιά ωρίτσα με κανά πρόγραμμα τύπου prime95. Εαν περάσει και αυτό το τεστ, είσαστε έτοιμοι…

    Εντυπώσεις από το δικό μου σύστημα (Fujitsu Siemens Amilo M3438G)

    Φυσικά μην περιμένετε τρομερές διαφορές στην απόδοση. Η τεχνολογία αυτή (ένας πυρήνας, ένα thread) είναι ξεπερασμένη, και αυτό δεν αλλάζει. Ομως το σύστημα δείχνει να «αναπνέει» καλύτερα, και οι μετρήσεις από το Everest επαλήθευσαν την αύξηση στην συχνότητα. Από θέμα θερμοκρασίας, τα πράγματα είναι… καλύτερα! Η φρέσκια και ποιοτική πάστα, μαζί με το καθάρισμα στις ψύκτρες επί την ευκαιρία του ανοίγματος, έκαναν δουλειά. Στην τελική, αν δείτε τα specs τους, όλοι οι Dothan στα 400ΜΗz FSB έχουν 21W TDP, και όσοι είναι στα 533ΜΗz FSB έχουν 27W TDP…  Ακόμα και ο ισχυρότερος με 100άρι FSB, ο 765@2.10 (100×21, με συχνότητα όση και ο δικός μου πια, ο ποίος τρέχει στα 2.13) έχει 21W TDP, μικρότερο δηλαδή από τον 740 @ 27W TDP  που αντικατέστησε στο δικό μου μηχάνημα!

    υγ. Δυστυχώς δεν σκέφτηκα να βγάλω φωτό από το δικό μου laptop από όταν έκανα το pin mod, οπότε όλες είναι «ξεσηκωμένες» από το ίντερνετ από αντίστοιχα άρθρα.

    υγ.2 Οτι αφορά overclocking, όσο εύκολο και αν είναι, πάντα έχει ένα ρίσκο. Εαν δεν είστε έτοιμοι να το αναλάβετε, μην προχωρήσετε! Ο γράφων δεν φέρει καμία ευθύνη αν κάτι δεν πάει καλά σε εσάς και κάψετε το λάπτοπ σας! (ΟΚ, αν κάψετε το cpu, με 10€ παίρνετε άλλη)

    υγ.3 Αν κανείς θέλει να δοκιμάσει το pin mod, πρέπει να έχω ακόμα τον 735 που δεν έκατσε στο δικό μου… Το CPU στην κανονική του συχνότητα των 1.7GHz ήταν απροβλημάτιστο, άρα σε άλλο μηχάνημα θεωρητικά έχει ~75% πιθανότητες να παίξει στα 2.26GHz… Στείλτε μηνυματάκι λοιπόν…

    Σχετικά links:

    http://www.notebookreview.com/default.asp?newsID=3226&article=pin+mod (από εδώ οι φωτό)
    http://www.notebookforums.com/thread114523.html
    http://www.google.gr/search?q=pin+mod+pentium+m+centrino

    2 Σχόλια to “Δίνοντας παράταση ζωής στο Centrino laptop μας…”

    1. lykman

      Μετά από περίπου 3 χρόνια χρήσης, βρέθηκε το πρώτο (και μοναδικό ως τώρα) μειονέκτημα της όλης μετατροπής… Οι cpu που πρέπει να χρησιμοποιηθούν για να γίνει το pin-mod, δηλαδή αυτοί με το 400MHz FSB (σε αντίθεση με τους 533MHz FSB), δεν είναι συμβατοί με το PAE extension… Το οποίο είναι προαπαιτούμενο για να μπουν σε κάποιο πισί win8 ή ubuntu 12.XX και άνω… 🙁

      Απάντηση
    2. lykman

      Ποιός να το έλεγε ότι τέλη 2014 θα το ξανάβαζα στην «θέση» του το καλωδιάκι του pin-mod… Είπα να φτιάξω το λαπτοπάκι για τα πιτσιρίκια (αθάνατο το λάπτοπ εντωμεταξύ 10 χρόνια μετά, wear η μπαταρία έχει κάνει μόλις 11% από την αρχική της χωρητικότητα)… Και έλα που τα 8.1 (όπως και τα 7) δεν έβλεπαν το FSB σαν 133, αλλά σαν 100ΜΗz, στον αρχικό 1.73 P-M μου… και πήγαινε μόνο στα 1.3GHz (13×100). pin-mod λοιπον, και 133ΜΗz FSB με το ζόρι!!! 😛
